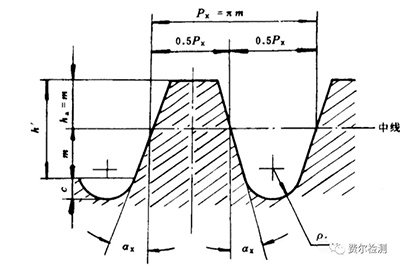

加工蝸桿知識：

模數:Mx

螺距:P=3.14*Mx

牙高:2.2*Mx

大徑:d

中徑:d-2*Mx

小徑:d-4.4*Mx

齒厚:1.57*Mx

牙頂寬:0.842*Mx

槽底寬:0.7*Mx

三針量法:用量針測量螺紋中徑的方法稱三針量法，測量時，在螺紋凹槽內放置具有同樣直徑D的三根量針，如圖示，然后用適當?shù)牧烤?如千分尺等)來測量尺寸M的大小，以驗證所加工的螺紋中徑是否正確。

螺紋中徑的計算公式：d2=M－D

t*ctg　

M：千分尺測量的數值、

D：量針直徑、

α/2：牙形半角、

t：工件螺距或蝸桿周節(mm)

量針直徑D的計算公式：D=如果已知螺紋牙形角，也可用下面簡化公式計算：螺紋牙形角α 簡化公式

29° D=0.516t

30° D=0.518t

40° D=0.533t

55° D=0.564t

60° D=0.577t

例2對M24＊1.5的螺紋進行三針測量，已知M＝24.325，求需用的量針直徑D及螺紋中徑d2 ？解 ∵ α = 60°代入D=0.577t中 得D=0.577＊1.5＝0.8655mm　∴ d2=24.325－0.8655(1 1/0.5) 1.5＊1.732/0.5=23.0275mm與理論值(d2=23.026)相差△=23.0275－23.026＝0.0015mm，可見其差值非常的小。實際上螺紋的中徑尺寸，一般都可以從螺紋標準中查得或從零件圖上直接注明，因此只要將上面計算螺紋中徑的公式移項，變換一下，便可得出計算千分尺應測得的讀數公式：M=d2 D － t*ctg如果已知牙形角，也可以用下面簡化公式計算：螺紋牙形角α 簡化公式

29° M=d2 4.994D－1.933t

30° M=d2 4.864D－1.886t

40° M=d2 3.924D－1.374t

55° M=d2 3.166D－0.960t

60° M=d2 3D－0.866t

例3用三針量法測量M24＊1.5的螺紋，已知 D = 0.866mm，d2＝23.026mm，求千分尺應測得的讀數值？解 ∵ α = 60°代入上式M = d2 3D－0.866t = 23.026＋3＊0.866－0.866＊1.5＝24.325mm三針測量：60度M

=d2加3dD-0.866P;55度M=d2加3.166dD-0.96p;

鋼針dD的計算：

P÷(2*cos,a/2)60度鋼針計算0.577P;55度0.564P;a牙型角、p螺距、dD鋼針直經、d2螺紋中經。

d2=D大徑-2*3H/8;H=0.866025P(60度)H=0.960491P(55度)。梯形螺紋中徑d2=D-0.5P。

60度三角螺紋的原始三角形高度=0.866螺距P 牙型角為60度

牙頂寬=1/8*P 槽底寬=1/4*P：

中徑=大徑（公稱直徑）-0.6495P：

內牙孔徑=大徑（公稱直徑）-1.0825P：

梯形螺紋的吃刀深度=徑0.5螺距P

間隙Z.(P=2-4時,Z=0.25mm,P=5-12時,Z=0.5mm,P=16-48時,Z=1mm)

牙型角為30度 牙頂寬=0.366*P 槽底寬=0.366pP-0.536Z蝸桿：

螺距=模數*3.14吃刀單邊深度=2.2*模數。

如模數2外經26.4

三針測量鋼鋼直經為3.4測的中經尺寸為27.112負0.1—負0.2為標準
