聚氯乙烯為微黃色半透明狀，有光澤。透明度勝于聚乙烯、聚丙烯，差于聚苯乙烯，隨助劑用量不同，分為軟、硬聚氯乙烯，軟制品柔而韌，手感粘，硬制品的硬度高于低密度聚乙烯，而低于聚丙烯，在屈折處會出現(xiàn)白化現(xiàn)象。穩(wěn)定；不易被酸、堿腐蝕；對熱比較耐受。

　　聚氯乙烯具有阻燃（阻燃值為40以上）、耐化學(xué)藥品性高（耐濃鹽酸、濃度為90%的硫酸、濃度為60%的硝酸和濃度20%的氫氧化鈉）、機(jī)械強(qiáng)度及電絕緣性良好的優(yōu)點(diǎn)。

　　聚氯乙烯對光、熱的穩(wěn)定性較差。軟化點(diǎn)為80℃，于130℃開始分解。在不加熱穩(wěn)定劑的情況下，聚氯乙烯100℃時(shí)即開始分解，130℃以上分解更快。受熱分解出放出氯化氫氣體（氯化氫氣體是有毒氣體）使其變色，由白色→淺黃色→紅色→褐色→黑色。陽光中的紫外線和氧會使聚氯乙烯發(fā)生光氧化分解，因而使聚氯乙烯的柔性下降，最后發(fā)脆。這就是一些PVC塑料時(shí)間久了就會變黃、變脆的原因。

　　具有穩(wěn)定的物理化學(xué)性質(zhì)，不溶于水、酒精、汽油，氣體、水汽滲漏性低；在常溫下可耐任何濃度的鹽酸、90%以下的硫酸、50-60%的硝酸和20%以下的燒堿溶液，具有一定的抗化學(xué)腐蝕性；對鹽類相當(dāng)穩(wěn)定，但能夠溶解于醚、酮、氯化脂肪烴和芳香烴等有機(jī)溶劑。

　　工業(yè)聚氯乙烯樹脂主要是非晶態(tài)結(jié)構(gòu)，但也包含一些結(jié)晶區(qū)域（約5%），所以聚氯乙烯沒有明顯的熔點(diǎn)，約在80℃左右開始軟化，熱變形溫度（1.82MPa負(fù)荷下）為70-71℃，在加壓下150℃開始流動(dòng)，并開始緩慢放出氯化氫，致使聚氯乙烯變色（由黃變紅、棕、甚至于黑色）。

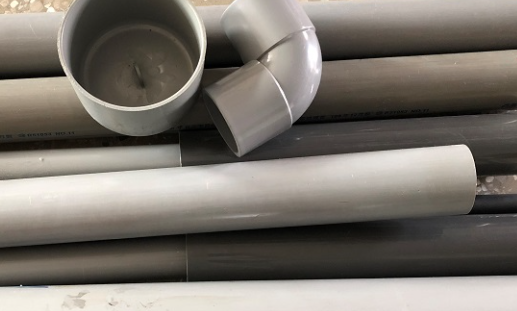

　　工業(yè)聚氯乙烯重均相對分子質(zhì)量在4.8-4.8萬范圍內(nèi)，相應(yīng)的數(shù)均相對分子質(zhì)量為2-1.95萬。而絕大多數(shù)工業(yè)樹脂的重均相對分子質(zhì)量在10-20萬，數(shù)均相對分子質(zhì)量在4.55-6.4萬。硬質(zhì)聚氯乙烯（未加增塑劑）具有良好的機(jī)械強(qiáng)度、耐候性和耐燃性，可以單獨(dú)用做結(jié)構(gòu)材料，應(yīng)用于化工上制造管道、板材及注塑制品。硬質(zhì)聚氯乙烯可以用增強(qiáng)材料。

　　聚氯乙烯的最大特點(diǎn)是阻燃，因此被廣泛用于防火應(yīng)用。但是聚氯乙烯在燃燒過程中會釋放出氯化氫和其他有毒氣體，例如二噁英。

　　聚氯乙烯的燃燒分為兩步。先在240℃-340℃燃燒分解出氯化氫氣體和含有雙鍵的二烯烴，然后在400-470℃發(fā)生碳的燃燒。

　　它是世界上產(chǎn)量最大的塑料產(chǎn)品之一，價(jià)格便宜，應(yīng)用廣泛，聚氯乙烯樹脂為白色或淺黃色粉末。根據(jù)不同的用途可以加入不同的添加劑，聚氯乙烯塑料可呈現(xiàn)不同的物理性能和力學(xué)性能。在聚氯乙烯樹脂中加入適量的增塑劑，可制成多種硬質(zhì)、軟質(zhì)和透明制品。

　　硬質(zhì)聚氯乙烯有較好的抗拉、抗彎、抗壓和抗沖擊能力，可單獨(dú)用做結(jié)構(gòu)材料。

　　軟質(zhì)聚氯乙烯的柔軟性、斷裂伸長率、耐寒性會增加，但脆性、硬度、拉伸強(qiáng)度會降低。

　　聚氯乙烯有較好的電氣絕緣性能，可作低頻絕緣材料，其化學(xué)穩(wěn)定性也好。由于聚氯乙烯的熱穩(wěn)定性較差，長時(shí)間加熱會導(dǎo)致分解，放出HCL氣體，使聚氯乙烯變色，所以其應(yīng)用范圍較窄，使用溫度一般在-15~55℃之間。
