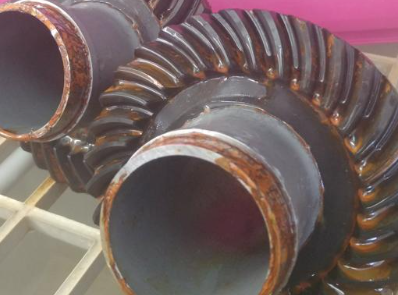

鹽霧試驗(yàn)報(bào)告是記錄產(chǎn)品在模擬鹽霧環(huán)境下進(jìn)行腐蝕測(cè)試結(jié)果的文件。它包含試驗(yàn)的詳細(xì)信息，如樣品名稱、試驗(yàn)條件（溫度、濕度、鹽霧濃度等）、依據(jù)的標(biāo)準(zhǔn)、試驗(yàn)過(guò)程和結(jié)果（包括文字描述和圖片）。該報(bào)告旨在評(píng)估產(chǎn)品或金屬材料的耐鹽霧腐蝕性能。

　　鹽霧試驗(yàn)的作用

　　加速腐蝕評(píng)估：通過(guò)模擬鹽霧環(huán)境，大大縮短了產(chǎn)品耐腐蝕性測(cè)試所需的時(shí)間。

　　質(zhì)量檢驗(yàn)：報(bào)告結(jié)果是評(píng)價(jià)產(chǎn)品是否符合耐腐蝕質(zhì)量標(biāo)準(zhǔn)的依據(jù)。

　　性能驗(yàn)證：用于驗(yàn)證產(chǎn)品（特別是金屬材料或表面處理產(chǎn)品）在嚴(yán)苛環(huán)境下的可靠性。

　　人工模擬鹽霧環(huán)境試驗(yàn)是利用一種具有一定容積空間的試驗(yàn)設(shè)備一一鹽霧試驗(yàn)箱，在其容積空間內(nèi)用人工的方法，造成鹽霧環(huán)境來(lái)對(duì)產(chǎn)品的耐鹽霧腐蝕性能質(zhì)量進(jìn)行考核。它與天然環(huán)境相比，其鹽霧環(huán)境的氯化物的鹽濃度，可以是一般天然環(huán)境鹽霧含量的幾倍或幾十倍，使腐蝕速度大大提高，對(duì)產(chǎn)品進(jìn)行鹽霧試驗(yàn)，得出結(jié)果的時(shí)間也大大縮短。如在天然暴露環(huán)境下對(duì)某產(chǎn)品樣品進(jìn)行試驗(yàn)，待其腐蝕可能要1年，而在人工模擬鹽霧環(huán)境條件下試驗(yàn)，只要幾十個(gè)小時(shí)甚至更短，即可得到相似的結(jié)果。人工模擬鹽霧試驗(yàn)又包括中性鹽霧試驗(yàn)、醋酸鹽霧試驗(yàn)、銅鹽加速醋酸鹽霧試驗(yàn)、交變鹽霧試驗(yàn)口。

　　中性鹽霧

　　中性鹽霧試驗(yàn)是出現(xiàn)最早應(yīng)用領(lǐng)域最廣的一種加速腐蝕試驗(yàn)方法。一般情況下，它采用5%的氯化鈉鹽水溶液，溶液PH值調(diào)在中性范圍（6.5～7.2）作為噴霧用的溶液。試驗(yàn)溫度均取35℃，要求鹽霧的沉降率在1～3ml/80c㎡.h之間，沉降量一般都是1～2ml/80c㎡.h之間。

　　醋酸鹽霧

　　醋酸鹽霧試驗(yàn)是在中性鹽霧試驗(yàn)的基礎(chǔ)上發(fā)展起來(lái)的。它是在5%氯化鈉溶液中加入一些冰醋酸，使溶液的PH值降為3左右，溶液變成酸性，最后形成的鹽霧也由中性鹽霧變成酸性。它的腐蝕速度要比NSS試驗(yàn)快3倍左右。

　　銅鹽加速醋酸鹽霧

　　銅鹽加速醋酸鹽霧試驗(yàn)是國(guó)外新近發(fā)展起來(lái)的一種快速鹽霧腐蝕試驗(yàn)，試驗(yàn)溫度為50℃，鹽溶液中加入少量銅鹽—氯化銅，強(qiáng)烈誘發(fā)腐蝕。它的腐蝕速度大約是NSS試驗(yàn)的8倍。

　　交變鹽霧

　　交變鹽霧試驗(yàn)是一種綜合鹽霧試驗(yàn)，它實(shí)際上是中性鹽霧試驗(yàn)加恒定濕熱試驗(yàn)。它主要用于空腔型的整機(jī)產(chǎn)品，通過(guò)潮態(tài)環(huán)境的滲透，使鹽霧腐蝕不但在產(chǎn)品表面產(chǎn)生，也在產(chǎn)品內(nèi)部產(chǎn)生。它是將產(chǎn)品在鹽霧和濕熱兩種環(huán)境條件下交替轉(zhuǎn)換，最后考核整機(jī)產(chǎn)品的電性能和機(jī)械性能有無(wú)變化。

　　影響鹽霧試驗(yàn)結(jié)果的主要因素包括：試驗(yàn)溫濕度、鹽溶液的濃度、樣品放置角度、鹽溶液的pH值、鹽霧沉降量和噴霧方式等。
