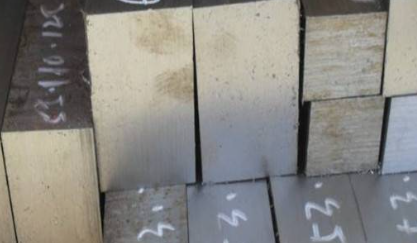

灰口鑄鐵是一種重要的鑄造材料，其檢測工作對于確保產(chǎn)品質量和性能至關重要。灰口鑄鐵檢測主要包括化學成分分析、力學性能測試、金相組織檢驗和無損檢測四個方面。通過系統(tǒng)檢測，可以全面評估灰口鑄鐵的各項性能指標，確保其符合設計要求和應用標準。

　　灰口鑄鐵的性能與普通碳鋼相比，具有如下特點。

　　(1)力學性能低。灰口鑄鐵的抗拉強度比較低，這種現(xiàn)象同灰口鑄鐵的組織特征分不開的，由于石墨的力學性能很低，因此，灰口鑄鐵的顯微組織實際上相當于布滿孔洞或裂紋的鋼。在拉伸時，由于片狀石墨對鋼基體的分割作用和所引起的應力集中效應，故其抗拉強度值遠低于鋼。

　　(2)耐磨性與消震性優(yōu)。由于鑄鐵中的石墨有利于潤滑及儲油，故耐磨性好。同樣，由于石墨的存在，灰口鑄鐵的消震性優(yōu)于鋼。

　　(3)工藝性能好。由于灰口鑄鐵含碳量高，接近于共晶成分，故熔點比鋼低，因而鑄造流動性好。另外，由于石墨使切削加工時易于形成斷屑，故灰口鑄鐵的可切削加工性優(yōu)于鋼。

　　灰口鑄鐵的化學成分直接影響其力學性能、鑄造性能和加工性能。通過精確分析各元素含量，可以確保材料符合生產(chǎn)要求，并為后續(xù)工藝調整提供依據(jù)?。

　　力學性能檢測：?抗拉強度、?硬度、抗壓強度、沖擊韌性。

　　金相組織分析：

　　·取樣?：從鑄件代表性部位取樣，避免過熱導致組織變形。

　　·制備?：依次用80#至1000#砂紙打磨，最后機械拋光。

　　·腐蝕?：使用4%硝酸酒精溶液腐蝕5-15秒。

　　·觀察?：在100×或200×顯微鏡下分析?。

　　無損檢測：

　　超聲波檢測：高頻聲波在材料中傳播遇缺陷反射。

　　磁粉檢測：磁化后缺陷處產(chǎn)生漏磁場吸附磁粉。

　　滲透檢測：滲透液滲入表面開口缺陷后顯色。

　　缺陷定性?：

　　氣孔：孤立回波，波幅陡升陡降。

　　縮松：叢集信號，伴隨底波衰減。

　　夾渣：波形寬且?guī)Ф啻畏瓷?。

　　常見問題與解決方案：

　　強度不達標

　　原因?：碳當量超標(CE=4.2%)、石墨形態(tài)異常(D/E型石墨)。

　　?解決方案?：調整成分配比，優(yōu)化冷卻速率。

　　硬度不均勻

　　原因?：基體組織(珠光體/鐵素體比例)不一致。

　　解決方案?：控制冷卻速度，必要時進行熱處理。

　　鑄造缺陷

　　氣孔/縮松?：改進澆注系統(tǒng)設計，控制鐵液純凈度。

　　?夾渣?：加強熔煉過程造渣、扒渣操作。??
